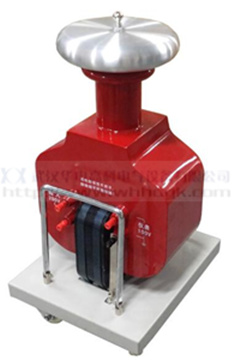

干式試驗變壓器利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗?jié)癯潭龋⒂行У叵魅趿寺┐哦蟠蠹訌娏俗儔浩鞒惺茉囼灦搪冯娏鞯臎_擊能力。

干式試驗變壓器輸入電壓為200V，利用電磁感應原理根據需要改變輸入電壓，即可獲得輸出高壓從零伏連續可調到額定的最高值。在作直流耐壓及泄露電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可改變輸入電壓，從而獲得不同值的直流高壓輸出。

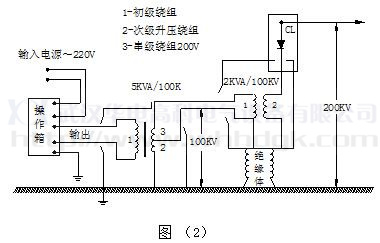

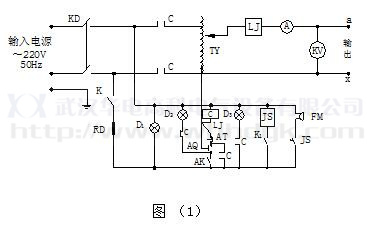

干式試驗變壓器具體工作原理見圖（1），當用作串級使用時，其接線見圖（2）

GYD：試驗變壓器                  JS：時間繼電器

TY：自藕調壓器                   FM：報警器

LJ：過流繼電器                    D1、D2、D3：指示燈

C：交流接觸器                    RD：熔斷器

K：總電源開關                    K1：時間繼電器電源開關

AK：調壓器回零限位開關           AQ：起動按鈕

CL：高壓硅堆                     AT：停止按鈕

A：輸出電流表                    KV:輸出電壓表

為了避免受到電擊或人身安全，同時為了避免儀表或被測設備受到損壞，提醒使用者可靠控制和合理使用，在任何時候必須遵守以下原則：試驗變壓器在接通電源前，必須接地！沒有接地以前，不得接入電源。

---
