微機繼電保護測試儀由用戶定義多個試驗狀態，對保護裝置的動作時間、返回時間以及重合閘，特別是多次重合閘進行測試。本文主要介紹在做測試步驟介紹。
     測試步驟
     測試步驟1：設置狀態參數

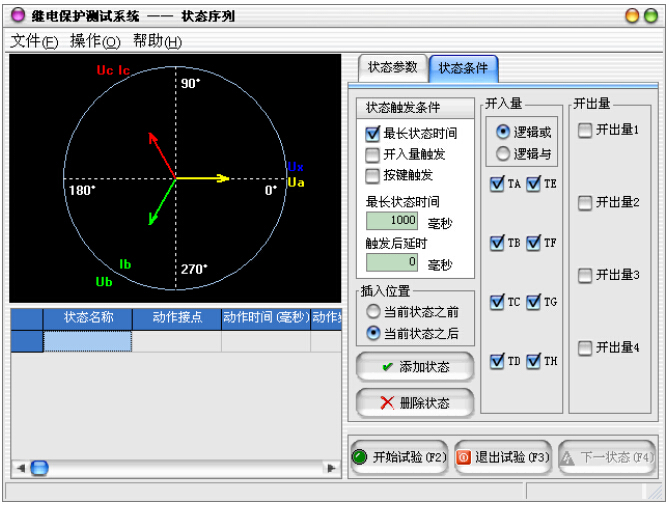

     在界面右邊的“狀態參數”屬性頁中設置當前狀態的狀態名稱、輸出頻率和各通道的輸出類型、幅值、相位。
     測試步驟2：設置狀態觸發條件
     在“狀態條件”屬性頁中設置當前狀態的觸發條件。最長狀態時間和開入量觸發可同時選擇作為一種觸發條件。兩者為“或”的關系，只要其中一個條件滿足，試驗將進入到下一狀態。在故障前狀態最長狀態時間的設定時，一般要大于保護裝置的整組復歸或重合閘的充電時間。當滿足所設置的觸發條件后，試驗自動進入到下一狀態。觸發條件滿足后，測試儀的對該狀態的輸出要在觸發后延時結束后(設置了觸發后延時時間)，方進入到下一試驗狀態。
     最長狀態時間：測試儀輸出某一狀態量的最長狀態時間，結束后進入下一狀態；
     開入量觸發：測試儀接收到保護動作信號，并滿足設置的邏輯關系后，自動進入下一狀態；
     按鍵觸發：單擊“下一狀態”按鍵或F4快捷鍵進入下一狀態。

     測試步驟3：設置其他狀態條件
     在“狀態條件”屬性頁中還可以設置開入量、開出量和狀態插入的位置。
     測試步驟4：添加或刪除狀態
     狀態設置完畢后，可以單擊“添加狀態”按鈕或在菜單上“操作”->“添加狀態”在當前狀態之前或之后添加新狀態。如果想刪除某個已添加的狀態，則可先使用鼠標或鍵盤在左下的列表中選擇該狀態，再單擊“刪除狀態”按鈕或在菜單上“操作”->“刪除狀態”完成。
     測試步驟5：開始試驗
     確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。
