HY/H路燈電纜故障測試儀是由發射機、接收機、磁感應探測棒、定位探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。本文主要介紹路燈電纜故障測試儀尋跡原理（最大信號法）的工作原因。

     尋跡原理（最大信號法）

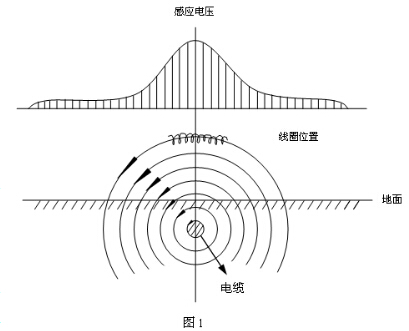

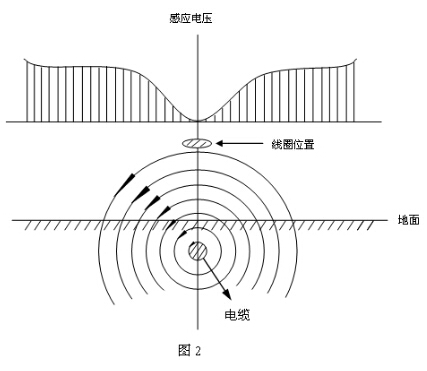

     我們知道，當交流電流在導體中流過時，將會在導體周圍產生交變的磁場，并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓。移動感應線圈，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會最大。也就是說，當線圈方向與導體方向垂直時，感應電壓最大（圖1所示）；當線圈方向與導體方向平行時，感應電壓最小（圖2所示）。由此我們就得到了“最大信號法”來探尋埋地電纜的軌跡，利用接收線圈的45°法則可以測出地下線纜的埋深。
