變頻諧振裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。在進行變頻諧振試驗時應該注意：正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。變頻諧振自動試驗的操作如下：

     進入變頻諧振裝置界面，點擊“自動試驗”，進入下圖一界面，點擊“開始試驗”，則自動進行調諧、升壓、計時、降壓。

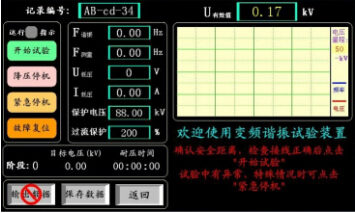

圖一

界面依次如下：

調諧

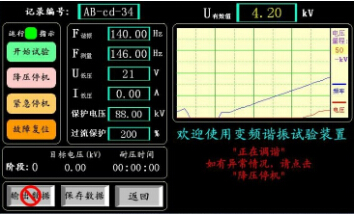

圖二

    為了更好地找到準確的諧振點，儀器在本功能下的調諧分為粗調和細調兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面；

    因為是在低電壓下的調諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在最不利的情況下，自動調諧的時間也不會超過3分鐘！

升壓：

圖三

計時：

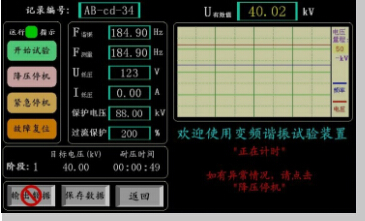

圖四

降壓：

圖五

在試驗過程中出現保護動作時，均有相關界面顯示如圖六，七。

過壓保護

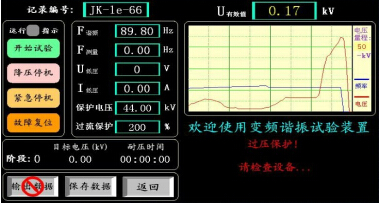

圖六

閃絡保護：

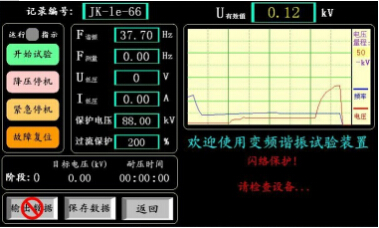

圖七
