CTPT分析儀使用說明，CT二次負荷試驗連線方法。武漢華電高科電力試驗專家為你解答。

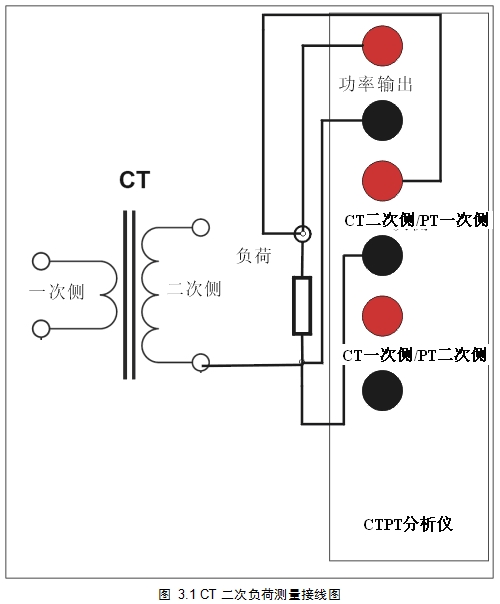

在進行CT二次負荷測量時請按照?qǐng)D3.1連接CTPT分析儀和被測CT

具體接線步驟和說明如下：

1）將CTPT分析儀的接地柱連接到保護地PE

2）將按照?qǐng)D3.1所示，斷開CT二次側和二次回路的連接

3）將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷一側，參見圖3.1

4）將CTPT分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一側

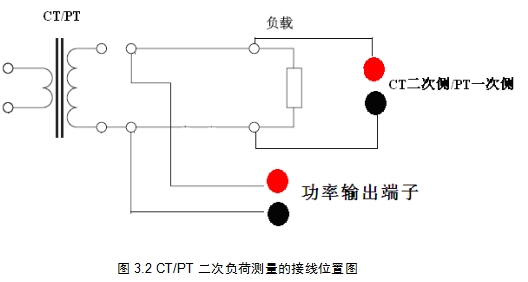

5）為了消除接觸電阻的影響，在連接CT分析儀的端子時，CT二次側的連接端子應保持在功率輸出端子的內側，如圖3.2。

注意：在進行CT二次負荷測量時，必須要斷開被測CT二次側與負載的連接，否則測量的結果將是CT二次側與二次負荷的并聯阻抗，這將導致儀器獲得錯誤的試驗結果。并且在進行二次負荷測量時儀器不進行退磁處理，因此如果CT二次側未斷開將會導致CT進入飽和狀態。
